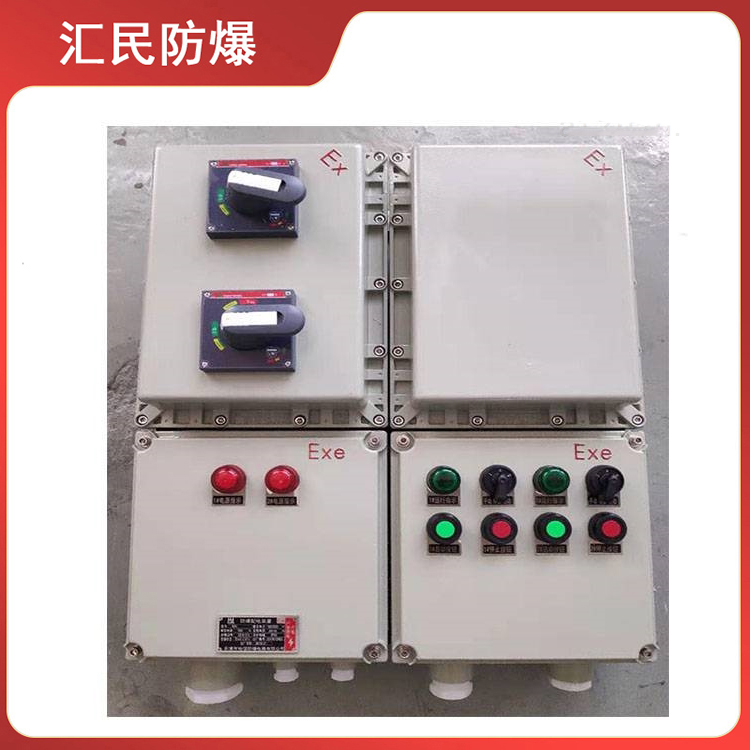

雙回路正反轉防爆配電箱原理分析

　　電機要實現正反轉控制，將其電源的相序中任意兩相對調即可(我們稱為換相)，通常是V相不變，將U相與W相對調節器，為了確認兩個接觸器動作時能夠可信賴調換電動機的相序，接線時應使接觸器的上口接線保持*，在接觸器的下口調相。由于將兩相相序?qū)φ{(diào)，故須確認二個KM線圈不能同時得電，否則會發生嚴重的相間短路故障，因此必須采取聯鎖。為安全起見，常采用按鈕聯鎖(機械)與接觸器聯鎖(電氣)的雙重聯鎖正反轉控制線路(如下圖所示);使用了按鈕聯鎖，即使同時按下正反轉按鈕，調相用的兩接觸器也不可能同時得電，機械上避免了相間短路。另外，由于應用的接觸器聯鎖，所以只要其中一個接觸器得電，其長閉觸點就不會閉合，這樣在機械、電氣雙重聯鎖的應用下，電機的供電系統不可能相間短路，有效地保護了電機，同時也避免在調相時相間短路造成事故，燒壞接觸器。

　　雙回路正反轉防爆配電箱適用范圍

　　1.適用于爆炸性氣體環境1區、2區危險場所;

　　2.適用于IIA、IIB、IIC級爆炸性氣體環境;

　　3.適用于可燃性粉塵環境20區、21區、22區;

　　4.適用于溫度組別為T(mén)1—T6的環境;

　　5.適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、jun工設施等爆炸性危險環境;

　　雙回路正反轉防爆配電箱技術參數

　　防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIPA20TA,T4/T5/T6;

　　額定電壓：AC220/380V,非標準電壓：12V/24V/36V/127V/660V;

　　總開關電流：10A—800A;分開關電流：1A—630A;

　　防護等級：IP54/IP55/IP65;

　　螺紋規格：DN15-DN100/G1/2-G4寸

　　引入線規格：直徑6mm-80mm;引出線規格：直徑6mm-80mm;

安徽匯民防爆電氣有限公司一直注重人才的培養和質量管理體系的控制，公司擁有充滿活力的工程師團隊和技術熟練的車間工人，采用良好的設備和工藝，壓鑄、噴涂等關鍵工藝都實現了自動化和半自動化，有激光切割機、剪板機、焊接機器人、噴房、數控加工、磨床等設備。同時檢測中心配備了分布光度計、高低溫試驗箱、濕熱試驗箱等一大批檢測設備。樹立“防患于未然，防爆于現場”的安全生產理念，不斷提高研發和質量管理水平。公司有防爆配電箱、防爆接線箱、防爆斷路器、防爆開關等8項產品的3C認證證書和防爆配電箱、防爆燈、防爆正壓柜、防爆空調、防爆風機等14項產品的防爆合格證。
